一、產品簡介

AYZ暗桿式鑲銅鑄鐵圓閘門主要由門框、門體、傳動螺桿、吊耳、也可與門體為一體、軸導架、啟閉裝置等。 AYZ暗桿式鑲銅鑄鐵圓閘門常用于給水、排水、防汛等水利工程，尤其是風景區、道路工程及構筑物不適合安裝使用明桿閘門場合。

暗桿鑄鐵鑲銅閘門主要由閘座、閘板、鑲銅密封件、調節楔塊，以及提升部分組成，其結構設計合理、密封性能好、防腐蝕性能強、使用壽命長、安裝方便、啟閉靈便，其結構型式有方形、矩形、圓形、啟閉形式可手動亦可電動。

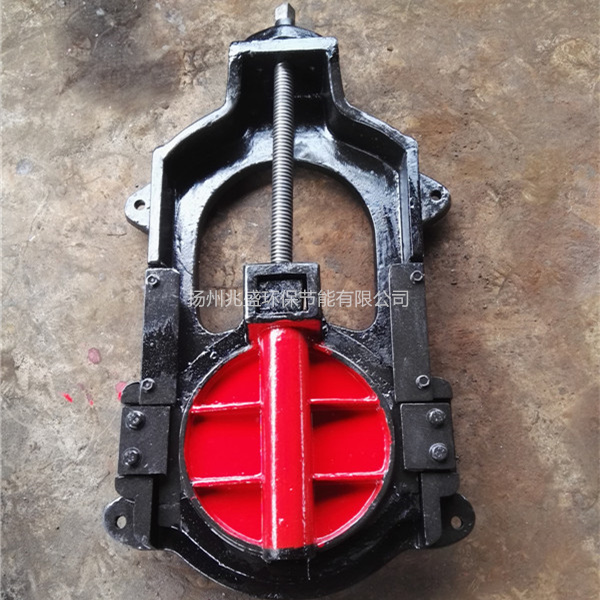

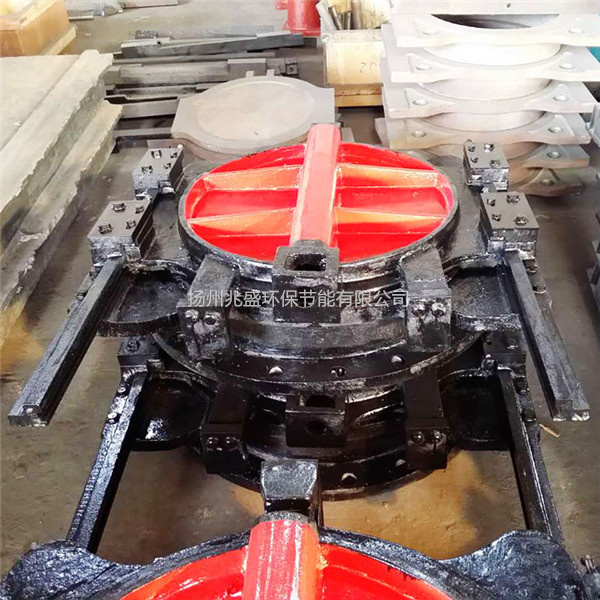

二、AYZ暗桿閘門圖

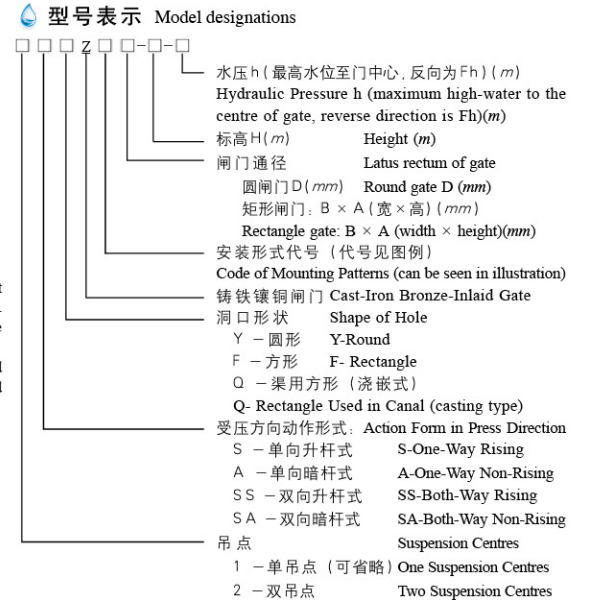

三、型號說明

 四、設備安裝

AYZ型暗桿閘門的安裝,在門框法蘭與預埋管道法蘭間墊入密封墊,調整閘 門角度位置,使閘門中心線保持鉛垂后,緊固聯接螺栓。安裝軸導架以及啟閉裝置,將絲桿穿入啟閉機,注意使啟閉機中心、絲桿軸 心、閘門對稱中心必須在一條鉛垂線上。
