一、產品用途
螺旋格柵除污機是吸收消化國外先進技術，結合我國水處理工程的具體實際情況，由本公司自行研究出來 一種新型設備，適用城市污水處理廠的細格柵，也是集柵污物的截留收集，輸送和壓榨三者功能為一體的新產品。
二、工作原理

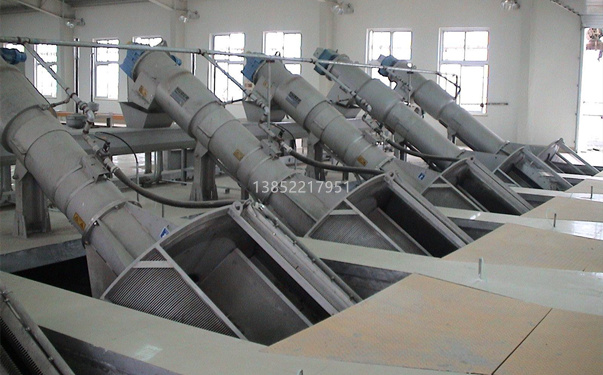

轉鼓格柵除污機由圓形篩筒作為柵面，與水平面成35°安裝在水渠中，當污水從格柵維頭流入篩筒內，大于柵隙的濾渣被攔截，沉積在篩筒內表面，整個篩簡由電機驅動旋轉，篩筒上方的清渣刷與沖水機構對篩面進行清洗，將濾渣沖落入中央物料槽內，由輸送螺桿提升，經壓榨、脫水后，由卸料口落入物料箱或輸送機進行外運處理。
三、產品參數
型號 參數 | -600 | -800 | -1000 | -1200 | -1400 | -1600 | -1800 | -2000 | -2200 | -2400 | -2600 | |
設備寬度B(mm) | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | |
渠道寬度B.(mm) | 620 | 820 | 1020 | 1220 | 1440 | 1640 | 1840 | 2040 | 2240 | 2440 | 2640 | |
柵條間陳b(mm) | 1-5 | |||||||||||
安裝角度α（°） | 35 | |||||||||||
渠道深度H(mm) | H3+300~500 | |||||||||||
卸料口至平臺離度H1(mm) | 1000~1500 | |||||||||||
旋轉速度n(r/min) | ≈6 | |||||||||||
電機功率N(kw) | 1.1 | 1.5 | 2.2 | |||||||||
安裝尺寸 (mm) | L | 860 | 1100 | 1340 | 1580 | 1810 | 2040 | 2280 | 2670 | 2700 | 3080 | 3410 |
L1 | 330 | 450 | 560 | 660 | 780 | 910 | 1000 | 1120 | 1230 | 1350 | 1460 | |
L2 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | |
L3 | 1230 | 1420 | 1420 | 1310 | 1590 | 1590 | 1590 | 1520 | 1520 | 1520 | 1520 | |
H2 | 400 | 520 | 670 | 800 | 930 | 1110 | 1230 | 1300 | 1500 | 1680 | 1750 | |
土理載荷 | P,(KN) | 6.6 | 7.7 | 9.8 | 11.0 | 18.7 | 21.0 | 23.4 | 26.1 | 36.6 | 40.4 | 45.0 |
P,(KN) | 3.3 | 3.86 | 4.9 | 5.5 | 9.4 | 10.5 | 11.7 | 13.1 | 18.3 | 20.2 | 22.3 | |
四、轉鼓格柵除污機主要特點
1、整機結構緊湊，占地面積小，易于安裝操作和維護；
2、轉鼓格柵除污機備柵條間隙小，一般可設計在6-12mm范圍內；
3、截污效率高，封閉式輸送，對環境不產生污染；
4、設備可實行全自動控制，運轉平穩、能耗低、噪聲小;
5、設備運行過程中實行自動清洗，永不堵塞。
